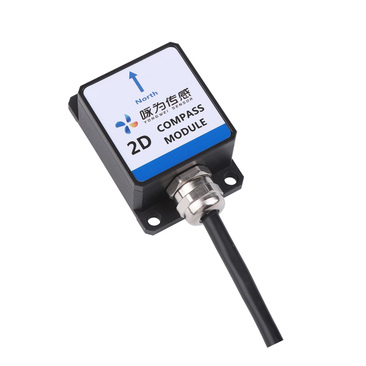

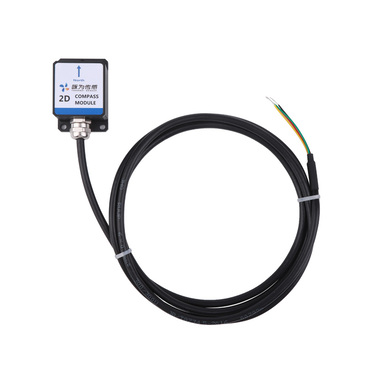

LCM226T-M二维MODBUS电子罗盘

LCM226T-M是一款二维MODBUS型电子罗盘,可以实现俯仰角(X轴角)、横滚角(Y轴角)小于5度情况下,方位角(也称航向角)的测量。方位角精度为1°。产品根据地磁原理测量,数据协议为MODBUS RTU型,通信硬件默认为485型, 特别适合与PLC、触摸屏之间通信,赠送配套开发例程。
数据协议:MODBUS协议
封装方式:封装
选择几轴:单轴
输出方式:MODBUS
精度:1°
测量方式:常规测量
安装方式:水平安装
手册下载 返回列表
详细介绍 DESCRIPTION

       LCM226T-M是一款二维MODBUS型电子罗盘,可以实现俯仰角(X轴角)、横滚角(Y轴角)小于5度情况下,方位角(也称航向角)的测量。方位角精度为1°。产品根据地磁原理测量,数据协议为MODBUS RTU型,通信硬件默认为485型, 特别适合与PLC、触摸屏之间通信,赠送配套开发例程。

        产品采用最新MEMS工艺,采用自主开发的n阶滤波融合算法,确保高精度测量;符合工业品标准,工作温度范围-40~+85℃;支持定制开发,包括电路板、外壳、特殊功能的定制。

主要特性:

●方位角度检测 ●0~360°量程(可选)●1°精度级,分辨率0.1°     ●MODBUS RTU通信协议

●485通信硬件   ●DC5V或9~36V供电●2400~115200(可选)波特率●(L55*W37*H24mm) 尺寸(可定制)

●默认IP67防水等级●-40~+85℃宽温工作●5-50Hz输出频率(可选)●>20000g高抗震性





主要应用:

●建筑物检测 ●基坑检测 ●桥梁检测 ●货架检测●山体监测 ●杆、塔监测
●光伏工程监测 ●围栏监测●机械调平   ●设备检测控制   ●旋挖钻机检测 ●其他角度类检测及控制





罗盘航向参数

航向精度

1°(俯仰<5°)

分辨率

0.1°

重复性

0.3°

接口特性

通信方式

RS232/RS485/TTL/RS422/MODBUS

最大采样速率

50Hz

输出格式

MODBUS协议

启动延时

<50ms

电源

供电电压

DC5V或9~36V供电

工作电流

35mA&12V

物理特性

尺寸

L55*W37*H24mm

重量

75g

连接线

4芯屏蔽电缆线

环境

工作温度

-40~85℃

存储温度

-55~125℃



产品尺寸L55*W37*H24mm

(尺寸可定制)

产品电气连接

功能

红线

黑线
