HDI560垂直测量仪在边坡打桩施工中的应用案例

边坡打桩是边坡加固的核心，钻孔垂直度直接影响边坡稳定性。传统施工需要人员配合车手进行施工，效率低、成本高。将 HDI560垂直测量仪与挖改钻机结合，实现精准施工，有效解决了传统施工痛点。

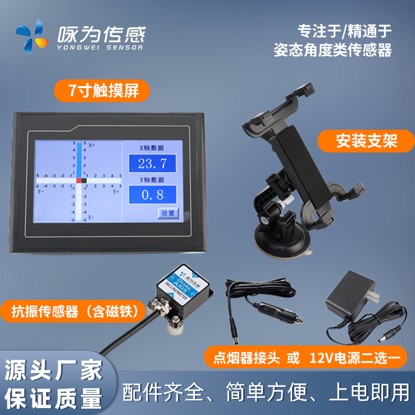

HDI560垂直测量仪核心采用抗振型的MEMS倾角传感器，抗振性能好，测量精度高，灌封防水胶，可适应野外恶劣环境；实时把数据传输至驾驶室，便于及时调整；磁吸式安装，无需改造钻机，适配性强。

因为传感器带强力磁吸螺丝，只需要把传感器吸附在钻杆机头的顶部即可，把通讯线和设备的控制线走同样的布线路径即可。

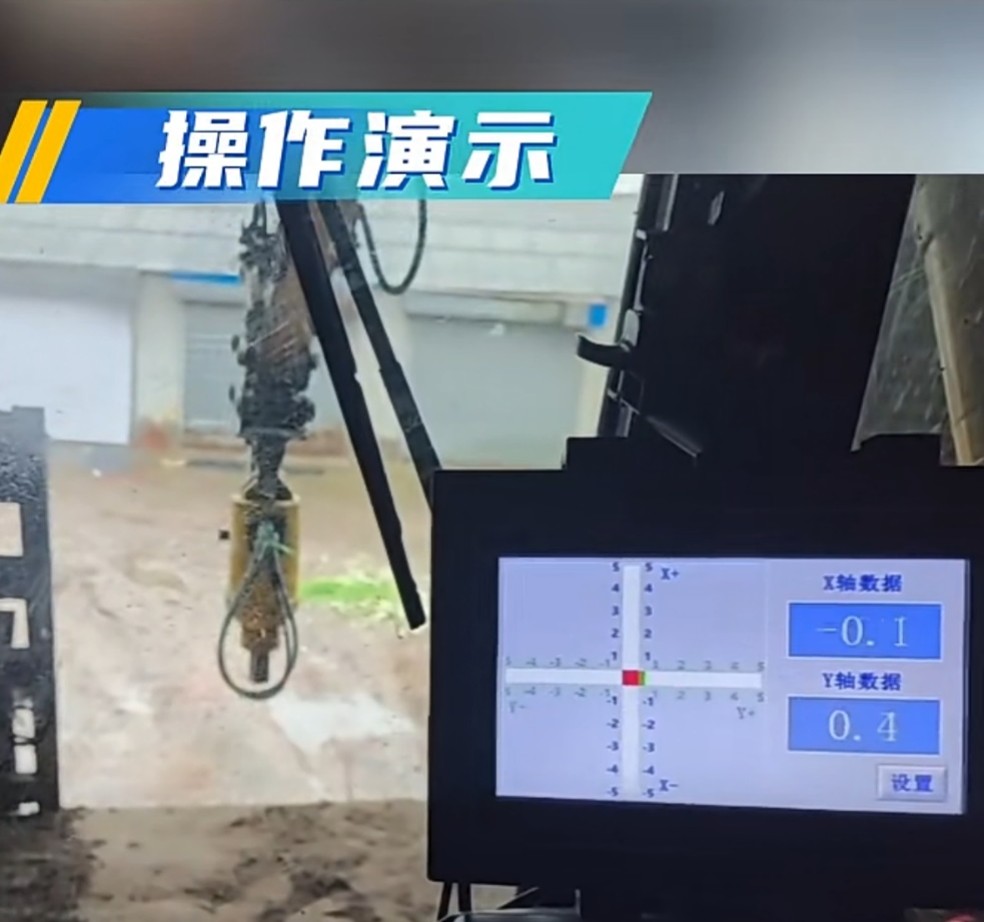

7寸触摸屏通过屏幕支架安装在驾驶室，这样驾驶员就可以通过显示屏实时观测到传感器的数据，测量精度高达0.1°，分辨率0.01°，远远满足施工标准。还可以设置1%垂直度偏差报警阈值，超标时声光提醒。

钻进过程中，测量仪实时监测垂直度，操作人员及时调整，超标时停机整改；钻孔达标后缓慢提升钻杆清理岩屑，同步监测垂直度；这款产品上手非常简单，一般半个小时即可熟练掌握，

这款HDI560型垂直测量仪可应用在打桩机、旋挖钻机、吊钩机改钻机等设备上，多年反馈下来，可以肯定是一款非常成熟的方案，有效解决了边坡打桩垂直度控制难等问题，兼具经济效益和社会效益。为同类工程和挖改钻机智能化升级提供参考。
