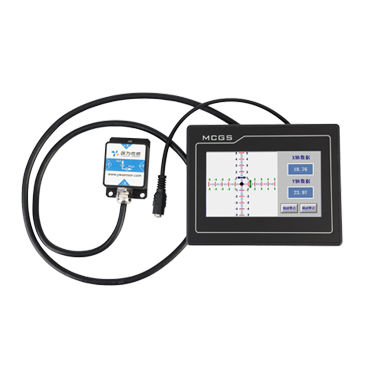

HDI700触摸屏式数显倾角仪

仅显示数据,要搭配传感器使用
可搭配任一款数字量传感器
可以数据曲线显示
可以设置“相对零点”和“绝对零点”
可以实现程序U盘存储
默认有线连接,可定制无线连接
可定制界面
手册下载 返回列表
详细介绍 DESCRIPTION

        HDI700是一款触摸屏式数显倾角仪,要结合数字量输出传感器使用,将传感器的数据进行显示。可以与任何一款咏为传感开发的数字型传感器对接,例如,倾角传感器、电子罗盘、角度传感器等。可以根据客户需要制作界面。默认有线连接,可以做成无线连接。可以设置“相对零点”和“绝对零点”,可以进行数据曲线显示、U盘存储等。

型号HDI700
液晶屏7寸、10寸、15寸TFT彩屏可选
背光灯LED
显示颜色65535真彩
分辨率800*480
组态软件MCGS
机壳材料工业塑料
面板尺寸L226.5*W163*H36mm
产品认证CE、FCC

产品尺寸L226.5*W163*H36mm

(尺寸可定制)


HDI700数显倾角仪与传感器通过连接,内部有4根线,2根给传感器供电,2根用于信号传输。接头是做好的,客户直接插上使用即可。

可以外接12V(或24V)DC供电。

参考触摸屏安装方式

HDI700是一款触摸式数显倾角仪,选择该款产品,要搭配传感器一同使用。


HDI700触摸式倾角数显仪.pdf
